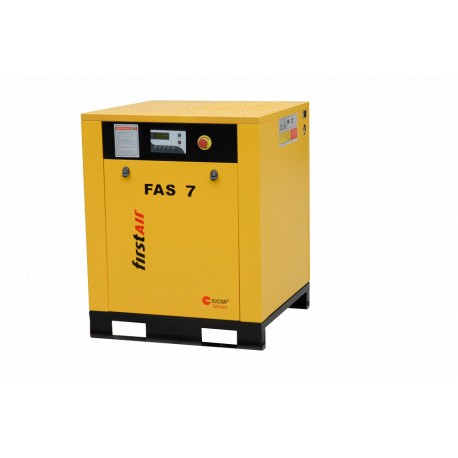

21410040 šroubový kompresor FAS 7 ; FAS7 firstair
Data sheet
Height 995 mm
Width 800 mm
Length 800 mm
Air discharge (max.) 1.15 m3/min
Weight 280 kg
kW size 7 kW
ZÁRUKA 5 let na šroubový blok a motor.
Provádíme záruční i pozáruční servis
Řada FAS označuje vzduchem chlazené TICHÉ jednostupňové rotační šroubové kompresory o výkonu 3 až 250 kW, připravené k použití, vybavené veškerými součástmi potřebnými k bezpečnému použití, pracující nezávisle a poháněné elektromotorem třídy IE3 případně s frekvenčním měniček. Řady FAS představují nejlepší technologii šroubových kompresorů s olejovým vstřikováním. Všechny naše vzduchové kompresory jsou výsledkem úsilí věnovaného ochraně životního prostředí a použité součásti mají nízký ekologický dopad.
VYNIKAJÍCÍ KVALITA - šroubový blok tvořený novou vysoce účinnou mazanou sestavou šroubů s nízkou rychlostí otáčení, navržený a vyrobený společností Fusheng Industrial. Veškeré součásti vystavené vysokému namáhání za provozu (ložiska) jsou předimenzovány tak, aby byla zajištěna vyšší odolnost ve srovnání s jinými druhy šroubových bloků.
ELEKTROMOTOR - asynchronní třífázový vysoce účinný (IE3) motor se stupněm krytí IP 55, izolační třídou F, určený zvláště pro velká zatížení.
Rozběh hvězda/trojúhelník
FILTR PŘÍVODNÍHO VZDUCHU PRO VYSOKOU ZÁTĚŽ - tento systém je nainstalován u všech modelů všech řad a odstraňuje částice ve dvou stupních: první stupeň je založen na odstředivé síle a druhý na filtraci pomocí vysoce účinné filtrační vložky.
VYSOCE ÚČINNÉ CHLAZENÍ - systém chlazení poháněným vzduchem je navržen a nadimenzován tak, aby byl schopen perfektní funkce do teploty prostředí až +45 °C.
ODLUČOVAČ OLEJE ZE VZDUCHU - zásobník vícestupňového typu (s funkcí rotačního a gravitačního před-odloučení oleje) je vybaven ventilem minimálního tlaku a odlehčovacím ventilem. Plní také funkci zásobníku oleje, proto je vybavena hrdly pro plnění a vypouštění, a dále vizuálním ukazatelem hladiny oleje. Filtr košového typu pro odlučování oleje od vzduchu je vysoce účinný a zajišťuje vynikající kvalitu stlačeného vzduchu s nízkým obsahem zbytkového oleje (pod 3 ppm). Víko nádrže je navrženo tak, aby byla výměna odlučovacího filtru snadná, rychlá, a bezpečná. Pro filtrování oleje je určen předimenzovaný vložkový filtrační systém Spinn-On vybavený kulovým uzavíracím ventilem pro zamezení úniku oleje při výměně.
Technické údaje
Model Stroje FAS 3 FAS 4 FAS 6 FAS 7 FAS 11 FAS 15 FAS 18 FAS 22
Dodávané množství 7 b (g) m3/min 0,38 0,57 0,83 1,21 1,8 2,3 3,21 3,78
8 b (g) m3/min 0,38 0,57 0,83 1,21 1,8 2,3 3,21 3,78
10 b (g) m3/min 0,38 0,57 0,83 1,21 1,8 2,3 3,21 3,78
13 b (g) m3/min 0,38 0,57 0,83 1,21 1,8 2,3 3,21 3,78
Výkon kW - Hp 3 - 4 4 - 5,5 5,5 - 7,5 7,5 - 10 11 - 15 15 - 20 18,5 - 25 22 - 30
Způsob rozběhu Typ Přímý rozběh Rozběh hvězda/trojúhelník
Napětí / frekvence V/fáze/Hz 400 / 3 / 50
Stupeň krytí Třída IP55 IP54
Izolační třída Typ Třída F
Účinnost hnacího motoru Typ IE 3
Výstupní teplota °C Okolní teplota +15
Výstup vzduchu pal. G1/2 G1/2 G1/2 G3/4 G3/4 G1 G1 1/4 G1 1/4
Různé konfigurační parametry
Standardní typ FAS Délka mm 660 660 660 800 800 950 880 880
Šířka mm 600 600 600 800 800 900 1050 1050
Výška mm 850 850 850 960 960 1000 1240 1240
Hmotnost kg 220 230 240 280 300 400 500 570
Model na vzdušníku FAS-R Objem mm 200 200 200 270 270 270 300 300
Délka mm 1370 1370 1370 1490 1490 1500 1165 1165
Šířka mm 600 600 600 800 800 900 925 925
Výška mm 1400 1400 1400 1560 1560 1650 1790 1790
Hmotnost kg 335 345 355 460 480 580 650 720
Rosný bod °C +3°C
Kompletně vybavený model FAS-AT Objem vzdušníku mm -- 200 200 270 270 270 500 500
Odlučovač oleje a vody Integrovaný
Délka mm 1370 1370 1370 1490 1490 1600 2060 660
Šířka mm 700 700 700 820 820 900 925 660
Výška mm 1435 1435 1435 1564 1564 1650 1790 660
Hmotnost kg 430 435 445 560 580 680 800 230
konfigurační tabulka
Model stroje FAS 4 - 22 FAS 4 - 22 R FAS 4-22 AT
Modul vzduchového kompresoru n n n
Kondenzační sušička n
Předfiltr n
Následný filtr n
Vzdušník n n
Separátor kondenzátu n
Cyklónový odlučovač n n n
Odvaděč kondenzátu n n n
Řada FAS - SC
Model stroje FAS 22 SC
Dodávané množství 7 b (g) m3/min Min. 1,51 - max 3,78
8 b (g) m3/min Min. 1,45 - max 3,62
10 b (g) m3/min Min. 1,30 - max 3,25
13 b (g) m3/min Min. 1,06 - max 2,65
Výkon kW - Hp 22 - 30
Způsob rozběhu Typ Plynulý rozběh pomocí měniče
Napětí / frekvence V/fáze/Hz
Stupeň krytí Třída
Izolační třída Typ
Účinnost hnacího motoru Typ
Výstupní teplota °C
Výstup vzduchu pal G 1 - 1/4
Různé konfigurační parametry Standardní typ FAS Délka (mm) 880
Šířka (mm) 1140
Výška (mm) 1240
Hmotnost (kg) 600
