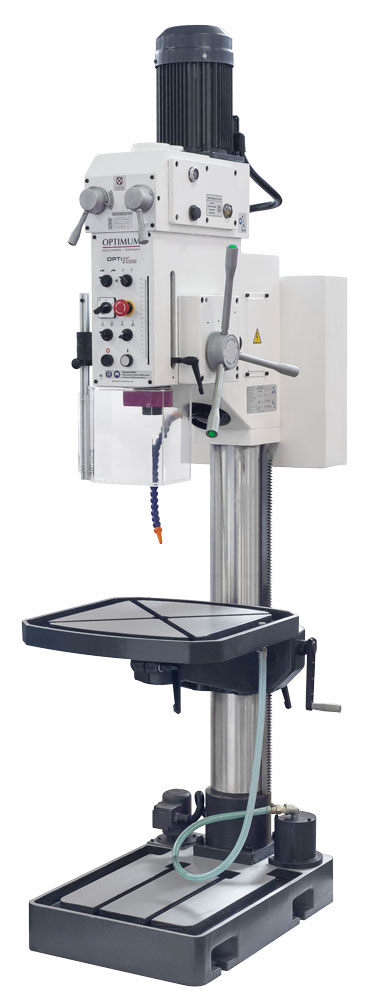

Profesionální sloupová vrtačka s převodovým soukolím, elektromagnetickým spínáním strojního posuvu vřetene, závitovým cyklem a chlazením.
Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně
Velmi klidný chod díky broušenému ozubenému soukolí
Automatické mazání ozubených kol pomocí olejového čerpadla
Vysoká přesnost chodu díky stabilnímu vřetenu, kaleno a broušeno
9 rychlostí řaditelných řadící pákou na čelní straně vrtací hlavy a dvoustupňový motor dávají celkem 18 rychlostí
Řazení rychlostí dvoustupňového motoru v nulové poloze
Vypínač chladícího čerpadla
Přepínač druhu činnosti vrtání/řezání závitů
Přepínač chodu vpravo-vlevo
Nouzový vypínač
Uzamykatelný hlavní vypínač s jištěním motoru
Kvůli jednoduchosti obsluhy jsou všechny důležité ovládací páky na čelní straně stroje
Ve vrtací hlavě integrovaná lampa k osvětlení pracovního stolu
Výškově přestavitelná ochrana zraku z plexiskla s mikrospínačem proti odletujícím třískám a částečkám pro nejlepší možnou ochranu obsluhy
Aretace vřetene s integrovaným vyrážečem pro jednoduchou výměnu nástroje
Nastavitelný hloubkový doraz s milimetrovou stupnicí odečitatelnou z přední strany
Elektromagnetický posuv s výhodou přesného nastavení hloubky vrtání
U hlubokých vrtů může být posuv pro zlepšení tvorby třísek přerušen a obnoven bez časového zpoždění
Silně dimenzovaný, masivní vrtací stůl, přesně povrchově opracovaný s křížově běžícími T-drážkami
Na spodní straně silně žebrovaný, pomocí ozubené tyče výškově přestavitelný
Otočný stůl o 360° okolo vlastní osy a okolo sloupu.
Pomocí vytočení stolu je základní deska použitelná jako pracovní plocha pro obzvlášť vysoké obrobky
Masivní základní deska s T-drážkami, přesně povrchově obrobená
Integrované chladicí čerpadlo s nádržkou
Závitovací cyklus nastavitelný pomocí dvou koncových spínačů – automatická změna otáček
Technická data
Rozměry pracovního stolu 560 × 560 mm
T-drážky | velikost drážky 18 mm
Max. vrtací výkon | ocel 35 mm
Max. vrtací výkon | litina 45 mm
Řezání závitů | ocel M24
Řezání závitů | litina M30
Max. vrtací hloubka 180 mm
Kužel vřetene MK4
Vyložení 350 mm
Strojní posuv vřetene (počet/rozsah) 2 rychlosti / 0,1 - 0,2 mm/ot. mm/ot.
Otáčky 50 – 1450 ot./min
Plynulá změna otáček ne
Počet rychlostních stupňů 18
Max. vzdálenost vřetene a stolu 780 mm
Max. vzdálenost vřetene a základny 1320 mm
Průměr sloupu 150 mm
Rozměry základny 510 × 500 mm
Příkon 1500 W
Elektrické připojení 400 V
Rozměry 560 × 2280 × 935 mm
Hmotnost 500 kg
Rozsah dodávky
Položky
Rychloupínací 0 - 16 mm, B16
Kuželový trn MK4 / B16
Osvětlení stolu
Chlazení
